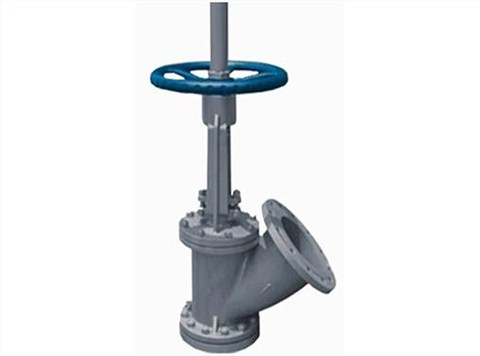

Y型平底放料閥
即直流式(閥瓣啟閉軸線與閥體流道出口端軸線成一夾角,通常為45 °~ 60 °)閥體內腔有耐沖刷、耐腐蝕的襯套,在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕,并對襯套進行特殊處理,使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能,閥瓣密封面均堆焊有STL硬質合金,密封副采用線密封,保證密封的可靠性,并可防止結疤。
結構性能和特點
a、上展式:閥瓣隨同閥桿一起向上運動,閥門開啟,閥瓣伸進儲罐里面;閥門關閉時,閥瓣運動方向與介質作用力方向相同,故關閥時力矩較小。b、下展式:閥瓣隨同閥桿一起向上運動,閥門關閉,當閥門開啟時,閥瓣藏在閥體內腔中;閥打開時,由于閥瓣的運動方向與介質作用力方向相同,故開閥時力矩較小。
c、設有防轉、導向裝置,保證閥桿在開啟和關閉時只做直線運動,不做回轉運動。閥門驅動方式有:手動、氣動、電動、齒輪傳動可供用戶選擇
設計制造及檢驗標準
1、設計標準:GB/T 12235-2007(石油、石化及相關工業 用鋼制截止閥和升降式止回閥)2、檢驗標準:GB/T 13927-2008 (工業閥門 壓力試驗)
3、法蘭標準:HG/T 20592、 20615-2009 (鋼制管法蘭、墊片、緊固件)或按用戶要求相應標準
