一體化注醇注劑撬
設計概述
在井口和采氣管線中很容易生成天然氣水合物。為防治水合物的生成,需在井口注醇或加熱。井口注醇、加熱的方法很多,如滴注、電動計量泵注醇和氣動注醇泵注醇、井口加熱爐等,這都需要在井口設置一套注醇裝置或一臺加熱爐,成本較高。
目前普遍采用多井高壓集中注醇工藝來防治采氣管線內形成天然氣水合物,其作用是在集氣站設高壓注醇泵,通過與采氣管線同溝敷設的注醇管線向井口和高壓采氣管線注入甲醇。在井口沒有注醇設備需要維護和管理,實現了井口無人值守。
設備功能

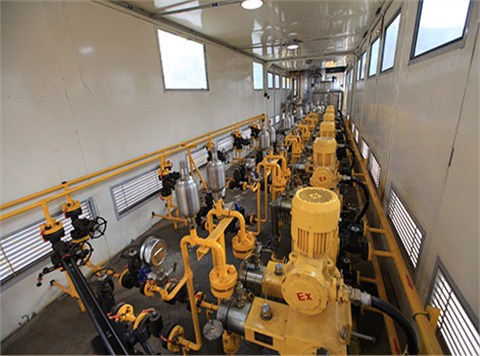

注醇注劑一體化集成裝置,主要由緩蝕劑儲罐、消泡劑儲罐、加藥泵、站內注醇單頭泵、井口注醇雙頭泵、緩蝕劑加注泵和過濾器、閥門等組成。主要包括井場注醇、站內注醇及注消泡劑、緩蝕劑等功能。
主要零部件材料
